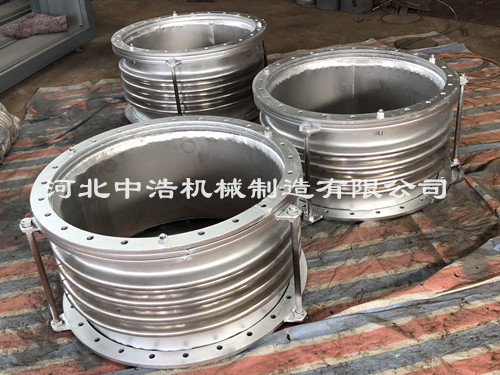

軸向內壓補償器可以說是在所有補償器里面較簡單的一種了。由金屬波紋管、工作接管、外護管和導向支撐裝置組成。由于受內壓失穩所限，其補償量相對較小，但由于其結構簡單，占用空間較小的優點，雖然己趨淘汰，但仍有其應用的空間。
金屬補償器較內層里需要過介質，連接兩端輸送管道，中間層為金屬波紋管及與其連接的接管，起到補償管線熱位移的作用。外層為外護管，用以保護波紋管及輸送介質之用。即輸送介質充滿于工作管內側、金屬波紋管外側及外護管內側。軸向外壓型波形補償器的優點是不會發生柱失穩現象，可以做到非常大的補償量。還能在外護管上設置泄水裝置，在有需求時放空介質，便于停熱維修。
金屬補償器在供熱管道設計時，為了使供熱管道在工作狀態下的穩定與安全，合理設置吸收熱膨脹的補償裝置是_重要的。設計L形和Z形自然補償方式，利用管道本身的自然彎曲來補償管道的熱伸長，是供熱管道熱力補償?shù)妮^好方式。當敷設供熱管道的空間不受限時，利用無縫鋼管煨制或熱壓彎頭拼制的π形補償器也可滿足熱力補償?shù)囊?。但是在空間受限的時候，由于π形補償器占地面積大，要選用合適的補償器來進行熱力補償。由于軸向波紋補償器具有配管簡單、安裝容易、維修管理方便等優點，因此在供熱管網設計中得到了廣泛運用。
金屬補償器在出廠前，己進行預變形，在補償器兩側固定支架、導向支架、滑動支架等施工圖要求安裝完畢后，拆除全部預拉伸用裝置(包括螺母和絲杠)。它是帶有導流管的補償器，具有安裝方向性，在安裝時要求使補償器的介質流向標記(箭頭)與系統介質流向一致。
金屬補償器可以使用的地方有很多，它主要是以壓力進行膨脹，從而固定或者測試出一個值。供暖前期安裝的金屬補償器如果經驗不足，會發生變形，但不影響管道
伸縮節的正常使用?？赡苁菦]有松開固定桿的螺母，相當于把補償器固定了，所以沒法動。但是管道受熱膨脹，所以會使得金屬補償器變形，但是那種變形是不正確的。新更換的應該將螺母松開補償量的距離，管道伸縮節正常的變形應該是進行壓縮變形。如果是補償器拉伸變形的話，是你兩端的固定支架沒有做好，可以考慮多裝兩臺金屬補償器。
