波紋管膨脹節主要是起到補償位移的作用,而它的補償方向分為軸向,橫向和角向三種.計算管道熱位移量,是為了確保波紋管膨脹節的所需補償量,或驗算管道因熱位移而產生的壓縮應力.
波紋管膨脹節主要是起到補償位移的作用，而它的補償方向分為軸向、橫向和角向三種。對于補償不同方向位移量的波紋管膨脹節需要選擇不同型號的波紋管膨脹節，為了確保正確選型，在訂購時，要將波紋管膨脹節的軸向、橫向或是角向位移量提供準確，以下是計算三種補償方向位移量的方法：
X=a·L·△T 其中x為管道膨脹量a為線膨脹系數，取0.0133mm/m 、L補償管線（所需補償管道固定支座間的距離）長度 、△T為溫差（介質溫度-安裝時環境溫度）也是下面得出來的公式：管道膨脹量＝膨脹節系統X管線距離X介質溫差。
熱力管道的位移量通常按下式計算：ΔX=a·L·(T1-T2)
其中：ΔX —— 管道的膨脹量，mm
a —— 管線膨脹系數，mm/(m ℃)
L —— 補償管路長度（所需補償管道固定支座間的距離），m
T1 —— 管內介質溫度，℃，介質指煙氣、熱空氣、過熱水等。
T2 —— 管道安裝時的溫度,℃

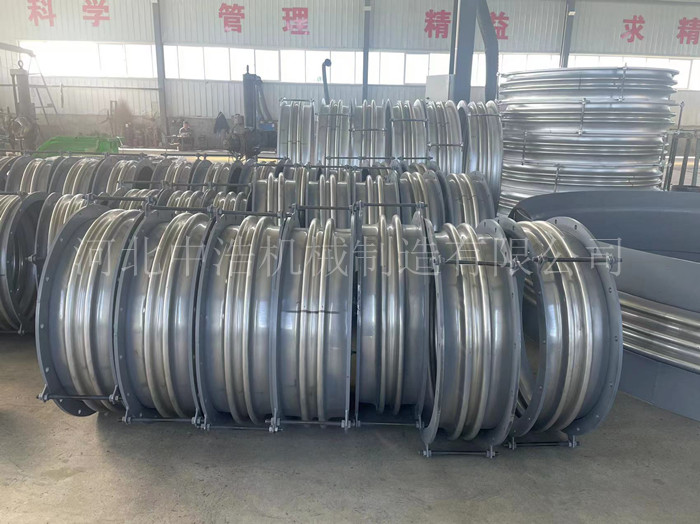

波紋管膨脹節的原材料以不銹鋼為主，根據介質的不同溫度以及腐蝕程度又分為304、321、310S、254、825和316L等zui為常用。
計算管道熱位移量，是為了確保波紋管膨脹節的所需補償量，或驗算管道因熱位移而產生的壓縮應力，所以對于管道的熱位移量應計算其zui大值，即取冷態安裝條件的zui低溫度和熱態運行條件的zui高溫度之間的zui大溫差。由于管網安裝的各地氣候條件差異很大，因此T2不應有統一的取值，應根據當時的氣候條件和施工環境而定。
